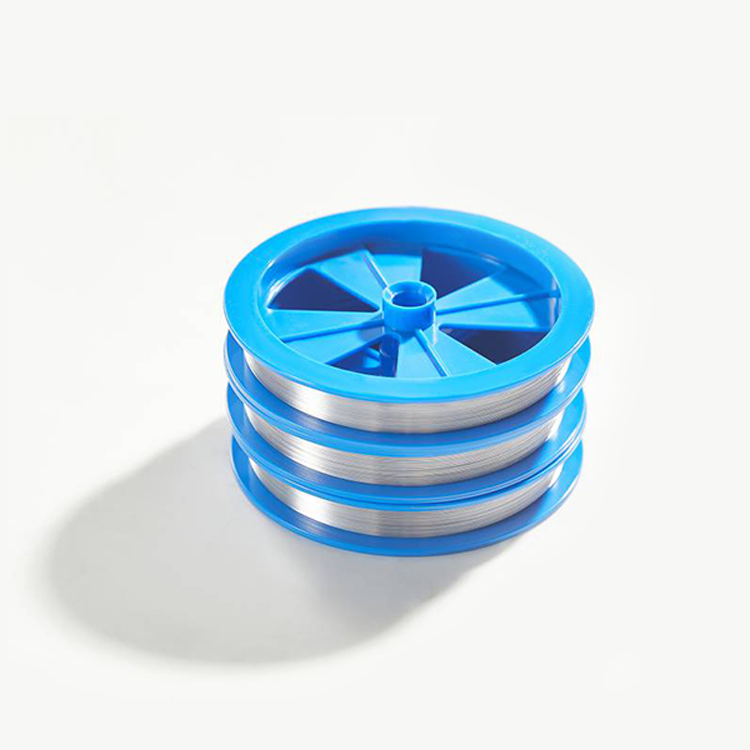

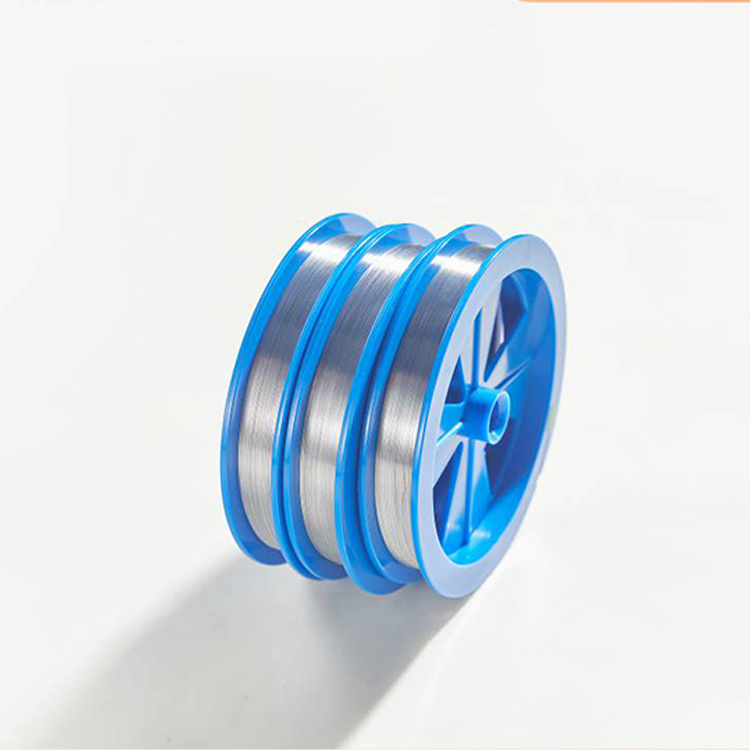

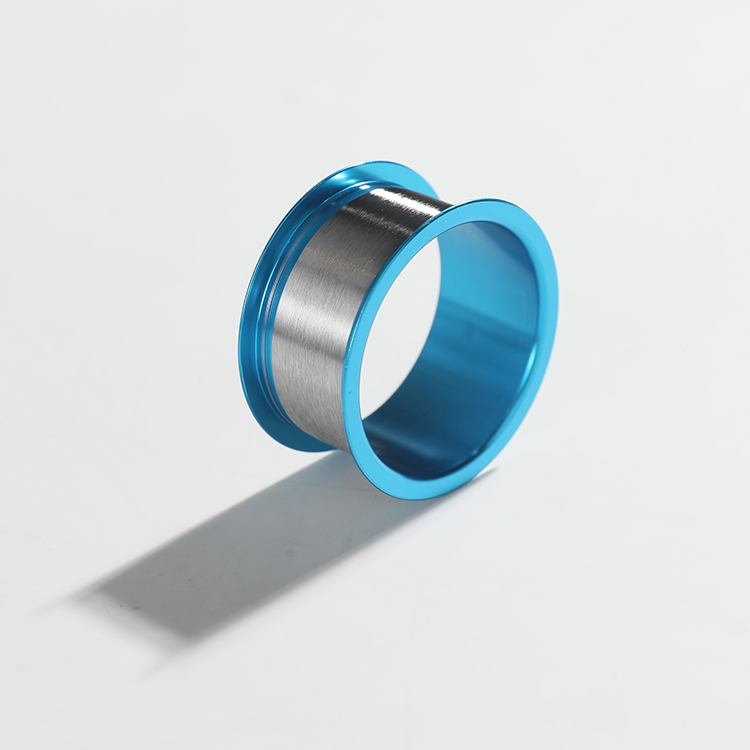

חוט אלומיניום Aluminum Wire

חוט אלומיניום מחובר הוא סוג של חוט מתכת המשמש בתחום האריזה האלקטרונית כדי להשיג את החיבור בין הצ'יפ לבין החבילה.באמצעות אנרגיות כגון לחץ, חימום וגלים אולטרה-סוניים, ועם עזרה של שיטת מחוברים, חוטים מחוברים אלקטרודה של החבילה העירונית מחוברים לקוים הכניסה / היציאה של החבילה האלקטרונית או חוטים מחוברים חוטים מחוברים מתכת על החומר.

סיווג הרכב: זה כולל בעיקר חוט אלומיניום טהור, חוט אלומיניום-סיליקון, חוט אלומיניום-מגנזיום, וכו 'כדי להפחית את קורוזיה של חומר האריזה על החוט, לפעמים כמות עקבות של אלמנט Ni מוסיפים.

דימום חוט מסווג: זה יכול להיות מחולק חוט אלומיניום דק ו חוט אלומיניום עבה. בדרך כלל, חוט אלומיניום עם קוטר חוט מתחת φ50 נקרא חוט אלומיניום דק, ואת חוט אלומיניום עם קוטר גדול יותר או שווה φ75 נקרא חוט אלומיניום עבה.

מאפיינים של ביצועים:

1 עלות נמוכה: בהשוואה לכבלים מקושרים מסורתיים זהב, כבלים מקושרים אלומיניום יש עלות מחיר חומר נמוכה יותר ויש להם יתרון מחיר ברור.

חוט אלומיניום טוהר גבוה יש ניווט חשמלי טוב יכול לעמוד בדרישות חיבור חשמלי של מכשירים אלקטרוניים.

3 עמידות מצוינת בפני קורוזיה.יש לו עמידות טובה בפני קורוזיה בסביבות מסוימות ויכול להבטיח את יציבות הקשר.

שדות יישום :

מכשירי חצי-מנהלי כוח: כגון טרנזיסטורים עם השפעה בשדה (MOSFETs), טרנזיסטורים ביפולריים מבודדים (IGBTs), וכו 'חיבור חוט אלומיניום עבה הוא דרך מרכזית להשיג חיבור ביצועים חשמליים ביעילות גבוהה.

Wide Bandgap Semiconductor Devices: זה גם נעשה שימוש נרחב בשקיות של התקנים חצי מוליכים מתפתחים אלה.

מוצרי צינור דיגיטלי LED, מקורות אור פני השטח COB: זה משמש כדי להשיג את החיבור בין הצ'יפ ופינים חיצוניים כמו גם בין הצ'יפים, וזה טכנולוגיה מפתח בתהליך הייצור של מוצרים אלה.

תהליך הקשר

צורה עיקרית: זוהי חיבור קשת, בדרך כלל מתבצעת בטמפרטורת החדר. באמצעות כלי חיבור קשת, באמצעות חיבור אולטרה-סוני, רק פרמטרים כגון אנרגיה אולטרה-סוני, לחץ, זמן נדרשים כדי ליצור חיבור חיתוך. החוט אלומיניום נחשף מול פני השטח של החיתוך כדי להסיר את שכבת האוקסיד על פני השטח של החיתוך ולהפוך את פני השטח של החיתוך לעבור הפלסטיק, ובאותו הזמן, להפיץ אחד את השני כדי ליצור קשר מולקולרי טוב.

גורמי כישלון חיבור: כולל טוהר לא מספיק של חוט אלומיניום או מורכב אלומיניום לא מתאים, מצב פני השטח רע, לחות גבוהה בסביבה הפעלה חיבור, טמפרטורת חיבור גבוהה מדי או נמוכה מדי, לחץ לא מספיק או מוגזם, אי תואמות בין זרימת החוט אלומיניום, נזק או זיהום של חוט אלומיניום במהלך עיבוד או אחסון, כישלון או התאמה לא נכונה של ציוד חיבור, וכו '.

Al Wire עבור כוח
סוג	תבנית (אחת)	Breaking Load BL(gf) רכיבה	הגדלת משקל (%)	מטרים ארוכים
חוט אלומיניום Aluminum Wire	100 ± 5	50 - 100	10 - 30	500 / 2000 / 2000
	125 חמישה	60 עד 120	10 - 30	500 / 2000 / 2000
	150 חמישה	100 - 200	10 - 30	500 / 2000 / 2000
	170 חמישה	140 - 240	10 - 30	500 / 2000 / 2000
	200 ± 7	150 - 250	10 - 30	500 / 2000 / 2000
